技術特點

● 靈活配置：通過不同的配置組合，集成實現常規淺層反射波法（地震波單點反射、反射共偏移法）、瑞利波（面波）法、MSP法（巷道長距超前探）的多種淺層地震勘探，針對實現的三種地震勘探方法形成A、R、B三種配置，用戶可選用其中1至3種功能及配置，最高可形成7種配置形式，滿足長距與短距探測需求；

● 集中采集：集中式8道數據同步采集方式，自動增益，各道一致性高；

● 功能擴展與現場處理：適配KJD3.7礦用本質安全型平板電腦，應用藍牙連接或無線連接，僅通過操作平板電腦無需操作主機，而達到數據采集，并可通過平板電腦APP實現現場數據預處理；

● 三維數據采集：MSP配置采用三分量檢波器可以檢測出來自三維空間的地震波，且可實現敲錘、放炮兩種震源激發方式；

● 低耗省電：采用低功耗的超大規模集成電路和低功耗設計技術，可連續工作8小時以上；

● 全圖形彩色中文操作界面：啟動引導畫面、工作界面全部采用全圖形化彩色中文界面；

完全交互式操作和實時在線式幫助：對現場勘探處理過程中出現的各種各樣情況都能進行自動識別和判別，若出現差錯會提醒用戶；

● 輕質便捷：主機在結構設計上采用便捷式方案，使儀器在現場探測過程中具有可提、可背、可掛等特點；

● 安全防爆：內置有6.4V礦用高安全性磷酸鐵鋰電源，主機采用全密封結構，屬于本質安全型的防爆設備；

● 防潮防塵：主機底部殼體使用整體密封的鋼殼，面板接插件使用防潮防塵罩，外殼防護等級達到IP54，可在潮濕塵埃環境下使用。

成果展示圖

反射共偏移成果圖

HTSP/MSP巷道超前探測偏移成像成果圖

單點反射成果圖

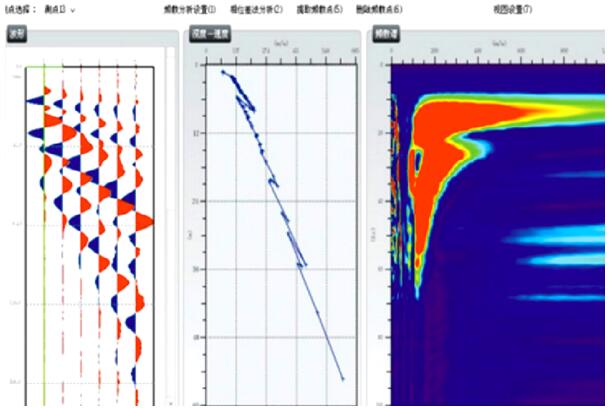

瑞利波（面波）分析圖
